花季传媒黄版膜是一种花季传媒黄版合成材料，包括聚乙烯、聚氯乙烯、聚化聚乙烯等。花季传媒黄版膜具有良好的物理、化学和水力学特性。花季传媒黄版膜单侧或两侧热合织物的复合材料称为复合花季传媒黄版膜。复合花季传媒黄版膜不仅可以防止薄膜在受力时被石头的棱角刺穿，还可以替代砾石等材料进行过滤和排水。

复合花季传媒黄版膜具有较强的适应坝体变形的能力。作为坝体防渗材料，可设置在坝体上游或坝体中心作为坝体防渗体。

（2）在连续均匀的基础上，花季传媒黄版膜受压均匀时，其厚度可等于或小于土壤平均粒径的1/5；在200~300m水头的作用下，在中砂垫层上铺设0.1~0.2mm厚的花季传媒黄版膜，可长期使用。

（3）花季传媒黄版膜在分子结构和制造工艺上不透水，但试验研究和工程实践证明，由于制造工艺的各种原因，常用的花季传媒黄版膜不是绝对不透水的，或者只能说是相对不透水的。如果遵循达西渗透定律的概念，水利工程认为K10-10cm/s的渗透系数为不透水，可称为不透水花季传媒黄版膜的渗透系数为K10-14cm/s。这是因为花季传媒黄版膜防渗体的厚度比粘土防渗体薄得多，在相同水头差的作用下，其水力梯度远大于后者。

（4）当界面土（或混凝土等材料）共同工作时，由于接触面不均匀、土壤颗粒粗糙、土壤局部变形较大，在高水头作用下，花季传媒黄版膜可能破裂、撕裂，失去或削弱其防渗性能，需要进行相应的防渗试验。

（5）根据不同配置的砂卵石支撑层上的聚乙烯薄膜试验，可以看出颗粒级配越好，耐水压性越强；颗粒越细，耐水压力越强；厚度为0.25mm的聚乙烯花季传媒黄版膜在级配较好的砂卵石层上可承受200m水头。

（6）一般来说，压力越大，土粒越厚，花季传媒黄版膜越容易破裂。试验表明，同一PE膜分别与细砂、中砂和粗砂接触，结果为0.5MPa、O.4MPa和0.3MPa。当与粗砂接触时，两层PE膜的顶部破裂压力增加到0.6MPa。可以看出，花季传媒黄版膜不应与厚土粒接触，必要时应使用复合花季传媒黄版膜，以保护花季传媒黄版膜不受损坏。

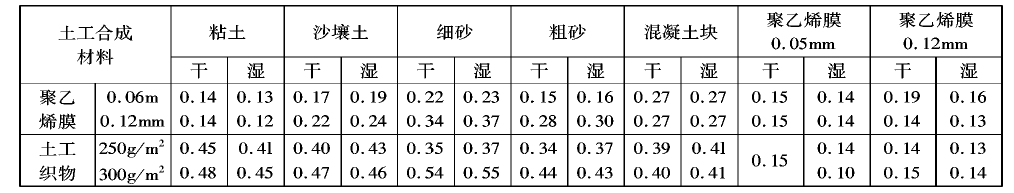

（7）在斜坡上铺设花季传媒黄版膜时，花季传媒黄版膜与其他材料（包括土）之间的摩擦特性是设计中非常重要的控制指标。花季传媒黄版膜表面光滑，与其他材料的摩擦角小于土壤的摩擦角，容易沿斜面滑动。
